⚡ 智能断路器解决方案

随着物联网技术的发展，物联技术，数字技术，广泛应用于传统的行业和产品上。低压电器产品和现代技术的融合，造就了数字空开，智能空开产品的出现。

智能空开具备智能化控制功能，能够实现对电力系统的实时监控和远程控制。通过内置的传感器和通信模块，智能空开可以实时采集电力系统的运行数据，并将数据上传至云端或本地监控系统。同时，用户可以通过手机、电脑等终端设备远程操控智能空开，实现对电力系统的远程控制。而传统空开则不具备这些功能，只能进行简单的分合操作。

现有的智能空开，是对传统空开的数字化升级，实施监测电流，电压，漏电，温度，短路，过流等。将故障电弧探测技术，融入到智能空开中，则补全了智能空开在电气安全方面监测的缺失。通过智能空开，实施监测末端回路中是否有电弧的产生，一旦监测到电弧，可切断电源，或是报警，将信息上传云端，APP，微信，电话等方式告知业主，从而避免火灾的方案。

凌石故障电弧电弧方案的优点：

1、准确性高，误报率低。凌石完全自检的电弧芯片和算法，可有效区分电弧和误报数据，从而降低了误报率。

2、可远程升级模型。每一次的判断，无法直接确定是电弧还是误动作，凌石技术可将每次判断的数据保存在flash中，通过云端将数据下载，凌石提供专业的电弧数据分析，判断是否为电弧。如果是电弧，可告知客户进行排查，如果误报，凌石可完善模型，通过云端远程升级模型，则消除此类型的误动作。

3、技术产业化6年，应用20多万台设备，得到了市场的验证和锤炼。

故障电弧智能断路器方案

凌石信息是一家以浙江大学产学研为基础的高科技企业，依托浙江大学微电子学院、电气工程学院、信息与电子工程学院通过十余年的技术研发

< 1 >

⚡ 家用电器故障电弧解决方案

家电，如空调，热水器，冰箱，洗衣机，电磁炉，微波炉及烤箱，是家庭生活中的主要大家电，这类家电特点是一旦使用后，通常情况下是不拔电，即使不用，如空调，洗衣机，电磁炉，微波炉等。由于现有家电是带有通讯控制功能，因此即使不用，也会有待机能耗。

这类产电特点是要么用电大，功耗大，要么是在厨房卫生间，该场所一般是高温，或是高湿环境，容易导致线路老化等现象。当电源导线或是电器内部导线老化或是接触不良时，容易产生电弧，从而引发火灾。

因此，针对家电的电弧保护，凌石公司专门推出了家电故障电弧模组和解决方案，现以成型的方案为空调专用方案。该方案采用了凌石信息防串扰专利技术，可有效监测空调待机状态下的电弧，电流为20mA左右，远高于国际标准150倍。

同时针对冰箱，洗衣机，热水器，电磁炉等家电，凌石公司和相关家电企业合作，完成了DEMON版的验证，效果良好。

家电故障电弧方案

家电的电弧火灾是家庭住宅火灾中最重要的因子，住在的电气火灾主要是家电产生的电弧引起的。

< 1 >

⚡ 光伏故障电弧方案

直流电弧是光伏电站最常见的故障现象。由于光伏组件 接头接点松脱，器件老化、接触不良、电线受潮、绝缘破裂、接地不良等原因而极易引起直流拉弧现象 。由于直流电弧没有过零点，意味着如果发生了直流电弧，触发部位会维持相当长一段时间稳定燃烧而不熄灭的状态。

光伏直流故障电弧方案

光伏电气火灾中，直流电弧引起的占比高达60%以上，直流电弧成为了光伏火灾最大的隐患。

< 1 >

⚡ 故障电弧报警器方案

2014年，应急管理部沈阳消防研究所，推出了故障电弧在电气火灾应用领域的标准《GB14287.4-2014电气火灾监控系统 第4部分：故障电弧探测器》。至此，故障电弧探测技术，进入了电气火灾领域的应用。

2017年，凌石公司未成立前，就推出了故障电弧探测器模组方案，与消防电子相关企业合作，推出单相故障电弧探测器和三相故障电弧探测器模组。

2017-2019年，凌石公司故障电弧探测器模组在上海养老院故障电弧项目中应用3万多台，占比50%以上，同时应用到两个世界级工程北京大兴机场和港珠澳大桥项目中。

2020-2024年，公司故障电弧探测器产品应用于萧山国际机场，武汉军运会，布达拉宫，颐和园，上海浦东和虹桥机场等待电气火灾安全项目中。

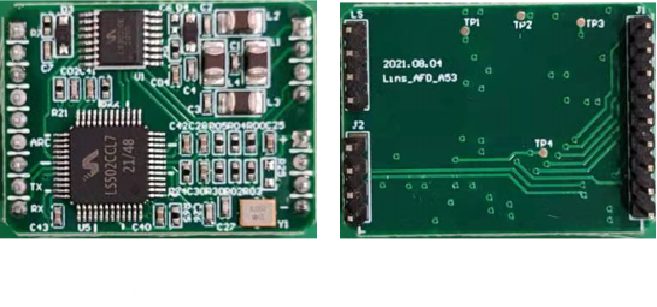

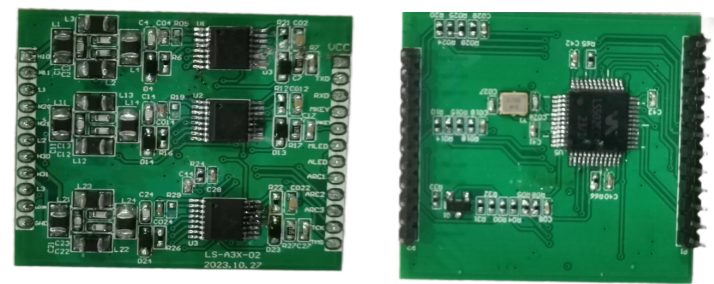

三相故障电弧探测器模组 LS-AFD-A3X-01

故障电弧探测器方案

基于GBT31143标准研发的AFDD方案，可适用于电流2.25A-63A电流判断。

< 1 >

⚡ 故障电弧断路器方案

电弧，俗称“打火”，在我们日程生产中普遍存在。电弧本身无好好坏之分，人类经常利用电弧来从事相关的生产作业，典型的就是电焊，利用的就是电弧原理。但如果因为产生电弧，引发了火灾，这类电弧，通常称之为故障电弧。故障电弧的产生原理是 它的产生通常由于 电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象有关 。

故障电弧产生时，伴随着高能量，高温度，最高温度可达4000度，极易引发周围火灾。

美国1999年出台了UL1699标准，全国推广应用故障电弧断路器产品，即AFCI。2003，美国消防局统计，自从普及AFCI以来，有效控制了75%-80%的电气火灾。可见，故障电弧断路器对解决电气火灾至关重要。

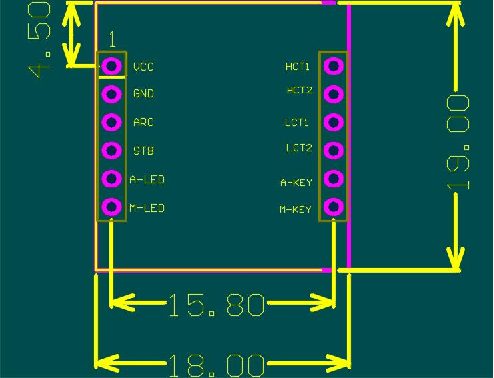

凌石信息自2018年成立以来，与国内的主流低压电器企业合作，推出了故障电弧断路器模组LS-AFDD-D51，2023年针对出口英国的单P的AFDD，推出了体积更小的LS-AFDD-S11模组。

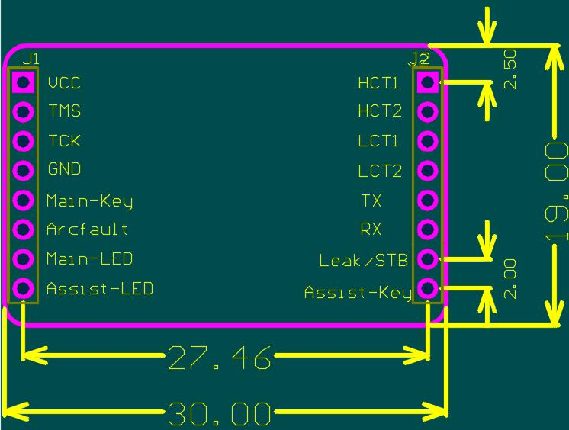

LS-AFDD-D51 模组封装图

模组3.3V供电

供电源电压范围3.0v-3.6v

SWD 数据

SWD 时钟

Main-KEY

用于报警输出测试，电流校准

Arcfault

故障电弧输出信号

输出最大驱动电流12mA

Main-LED

主工作状态指示灯

电弧状态指示 灯

Assist-LED

辅助工作状态指示灯

可作为漏电 指示灯

Assist-KEY

用于模组功能检测，MCU复位及现场自学习

LeaK/STB

漏电输入/备用引脚

漏电输入或者作为普通GPIO口

串口通讯引脚RX

串口通讯引脚TX

低频互感器引脚2

低频互感器引脚1

高频互感器引脚2

高频互感器引脚1

Leak/STB

漏电输入信号

无漏电可做IO口

A-LED

辅助工作指示灯

M-LED

M-KEY

用于功能 测试

A-KEY

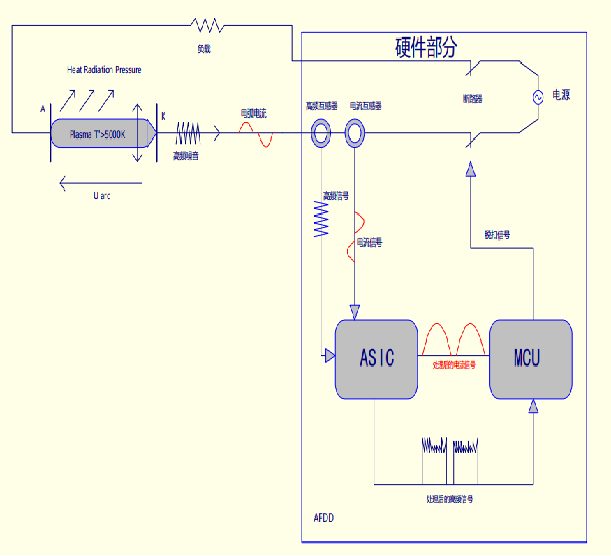

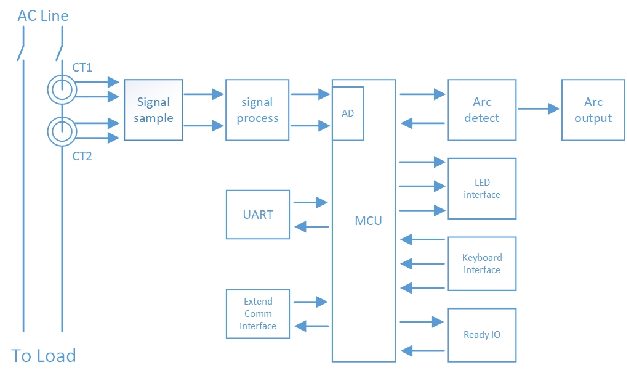

故障电弧探测技术AFDD/AFD的原理是高频互感器 HS 和低频互感器 LS 对负载线路中的信号进行采样。将采样信号进行特殊处理得到特征模拟信号， 通过 MCU 的 AD 处理单元， 特征模拟信号转化为特征数字信号。 此数字信号经由 MCU 和电弧检测模组间的复杂算法， 来判断负载电路中是否有故障电弧发生。 当发生故障电弧时，ARC引脚 输出3.3V高电平信号，通过此电平驱动可控硅跳闸。

故障电弧电弧断路器
